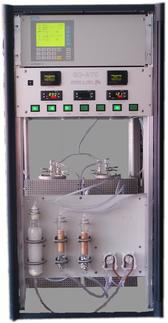

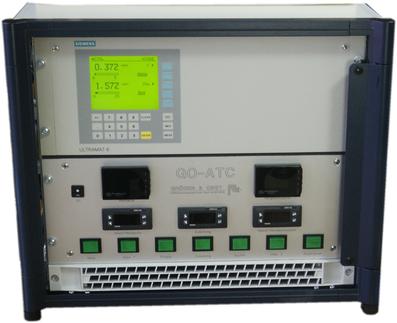

GO-ATC - Online-Kohlenwasserstoffmessung in Gasen

Unsere neueste Entwicklung:
GO-ATC ist ein Gerät zur echten Online-Kohlenwasserstoffmessung in Gasen oder einfacher ausgedrückt, es ist ein Gerät zur Feststellung von Kohlenwasserstoffverbindungen in der Luft.

Einsatzbereiche
Dieses Verfahren (Patent-Nr. 10 2009 017 932) kann zur Online-Messung von Kohlenwasserstoffen und anderen chemischen Bestandteilen in vielen Bereichen der Industrie und Forschung, z.B. im Reinstgas- und Atemgasbereich, chemische Industrie, insbesondere Petrochemie, Raumluftüberwachung, Klärtechnik usw. eingesetzt werden.

Ihre Vorteile

• Kein Verbrauchsmaterial
• Keine Reinstgase
• Niedrige Betriebskosten
• Auflösung 0,001 mg Cx Hy
• Echte Online-Messung
• Keine Null-Luft/ Kein Brenngas
• Optional sind Fernwartung und Datenabfrage per LAN, WAN und GSM/UMTS möglich

Messprinzip GO-ATC
Der GO-ATC ist ein Online-Analysensystem zur Bestimmung des THC (Total Hydro Carbon)–Anteils der Luft und weiterer Gaskomponenten (optional). Zeitgleiche Online-Messung von Methan zur Bestimmung des NMHC (None Methane Hydrocarbons)-Wertes.

Anders als bei herkömmlichen Luftmessungen wird nicht der Absolutwert des organisch gebundenen Kohlenstoffs im Gasstrom ermittelt, sondern es wird das Delta aus den Konzentrationen von 2 Gasströmen gebildet. Die Bestimmung des THC-Wertes erfolgt durch Messung und Umrechnung der CO2–Konzentration in den Gasströmen.

Der Vorteil gegenüber anderen Messsystemen (FID) dieser Anwendung: Keine gesundheits- und umweltschädlichen Verbrauchsmaterialien, wie zum Beispiel den vielfach angewandten Wasserstoff. Das garantiert eine ungefährliche, einfache, wartungsarme und umweltgerechte Handhabung für Sie und Ihre Mitarbeiter. Besonders erwähnenswert sind die selektive Messung und eine bislang einzigartige Nachweisgrenze von 1 ppb. Methan und andere Kohlenwasserstoffe können selektiv, parallel gemessen und ausgeblendet werden. Wir sind in der Lage gegenüber anderen Anbietern auch verschwindend kleine Einheiten zu messen und zu analysieren. Das eröffnet neue Möglichkeiten der Überwachung im Sinne eines nachhaltigen Umweltmanagements. Eine weitere Besonderheit – dieses Gerät gibt es sowohl tragbar, als auch stationär.

Kurz gesagt: FID war gestern – ATC ist heute

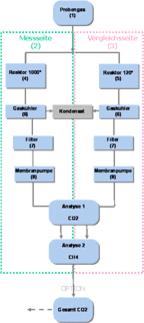

Analyseverfahren

Aus dem zu prüfenden Gas wird kontinuierlich Probengas (ca. 120l/h) entnommen. Der Gasstrom wird gleichmäßig auf die symmetrisch/parallel verlaufende Mess- und  Vergleichsseite aufgeteilt. Der Gasstrom auf der Messseite wird durch einen auf 1.000° C beheizten Reaktor mit katalytisch, beschichteter Füllung geleitet. Auf der Vergleichsseite wird das Gas durch einen auf 120°C beheizten Reaktor geleitet um eine Ablagerung von Wasser oder KW zu vermeiden. Danach wird das Mess-/Vergleichsgas durch einen Gaskühler zum  Trocknen geleitet (das anfallende Kondensat wird abgeleitet), um anschließend zum Entfernen von Säure und Partikel durch die Filter geführt zu werden. Danach erfolgt die Massendurchflussregelung mittels Membranpumpe und Durchflussregler.

Analyse 1: Die CO2-Konzentration des Gases in der Messküvette wird mit der Vergleichsküvette   mittels der CO2-Messzelle verglichen.

Analyse 2: Analog dazu wird parallel die
Konzentrations-Differenz an CH4 (Methan) zwischen Vergleichsküvette und Messküvette gebildet.

Absolut CO2-Messung (Option)

Zusätzlich zur THC-Messung ist optional die Bestimmung der Absolutkonzentration an CO2 im Probengas möglich. Hierzu wird der Gasstrom aus der Vergleichsküvette in die Messküvette einer 2. Mess-Physik geleitet. Durch die Messung im Bezug auf die, mit Nullgas gefüllte, Vergleichsseite kann so die absolute CO2-Konzentration im Probengas bestimmt werden.

Für weitere Informationen besuchen Sie bitte unsere Produktwebsite oder kontaktieren Sie uns!
