Korngrößenbestimmung mit dem SediGraph III

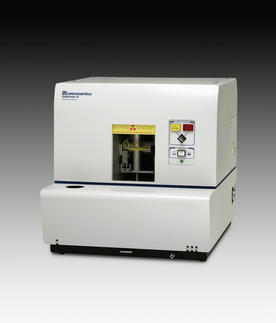

Der neue Micromeritics SediGraph™ III 5120 bestimmt die Partikelgröße nach dem klassischen, aber sehr genauen Verfahren der Sedimentation, bei der die Sinkgeschwindigkeiten von unterschiedlich großen Partikeln im Schwerkraftfeld gemessen werden. Diese einfache, aber effektive Methode kommt in vielen Bereichen der Steine-Erden-Industrie, der keramischen, der Baustoff- und chemischen Industrie, quasi als Standardmethode, zum Einsatz. Die theoretischen Grundlagen des Verfahrens basieren auf dem Stokes’schen Gesetz und erfordern lediglich die Kenntnis der Materialdichte und der Dichte und Viskosität des Mediums.

Produktmerkmale:

• Exakte Größenmessungen von Partikeln im Bereich 0,10 µm bis 300 µm equivalenter sphärischer Durchmesser.
• Partikelgrößenmessung weitgehend unabhängig von der Partikelform.
• Die Kenntnis optischer Parameter ist nicht erforderlich.
• Zuverlässiges, leises und wartungsfreundliches Pumpensystem.
• Wartungsplananzeige, basierend auf der Anzahl von gemessenen Analysen.
• Computergesteuerte Mischkammertemperatur für exakt reproduzierbare Ergebnisse.
• Software mit vielfältigen Auswerte-, Report- und Darstellungsmöglichkeiten.
• Graphische und tabellarische Darstellung der Partikelsedimentationsgeschwindigkeit.
• Darstellung der Korngröße in Phi-Einheiten.
• SPC Report und Regressionsanalyse über einen integrierten Reportgenerator.
• Messung von 18 Proben mittels MasterTech 052 Autosampler (platzsparend auf dem Analysator installiert).

Vorteile:

• Kurze Analysenzeiten von weniger als 15 Minuten.
• Komplette Partikelerfassung aller zugeführten Partikel. Es werden auch die Partikel kleiner als 0,1 µm erfasst.
• Möglichkeit zur Kombination von Daten verschiedener Analysesysteme. Damit ist eine Messbereichserweiterung bis auf 125 mm möglich und damit für geologische Applikationen sehr gut geeignet.
• Scannen der kompletten Sedimentationszelle zur Bestimmung aller Partikel, auch der schnell sedimentierenden, bei geringen Zeitaufwand und unter Beachtung auch feinster Partikel.
• Die vollautomatische Messung erhöht den Probendurchsatz und minimiert den Benutzeraufwand.
• Temperaturkontrollierte Analyse zur Aufrechterhaltung der Flüssigkeitseigenschaften, und  sicherer reproduzierbarer Ergebnisse.
• Verschiedene Analysengeschwindigkeiten für eine individuelle Anpassung der Messzeit und des Auflösungsvermögens.
• Echtzeit-Anzeige zur Beobachtung des kumulativen Massenplots der aktuellen Analyse.
• SPC Prozess-Reports zur Erkennung von Fluktuationen.
• Plot Überlagerung zum Vergleich verschiedener Analysenergebnisse sowie Referenz und/oder Basisliniendarstellungen.
• Vergleichsplots zum graphischen Vergleich von mathematischen Differenzen  zweier Datensätze.
• Mehrgeräte-Kontrolle zur simultanen Verwendung von zwei SediGraphen über nur einen Computer.
• Data Reporting: Detaillierte Analyse der vom SediGraph gemessenen Daten inklusive der Messbereichserweiterung. Neben der tabellarischen Ausgabe werden etliche grafische Ausgaben unterstützt:

  • Kumulative Massen-, Flächen- und Anzahlverteilungen
  • Verteilung von Probengrößen als Funktion der Sedimentationsgeschwindigkeit
  • Statistical-Process-Control Charts (SPC)
  • Log Darstellungen
  • “Baseline/Full-Scale” Referenzgrafiken
  • Darstellung von differentiellen Verteilungen
  • Vergleiche zu Referenzmessungen
  • Abweichungen zu definierten Grenzwerten
  • Rosin-Rammler-Plots
  • Regressionsanalysen
