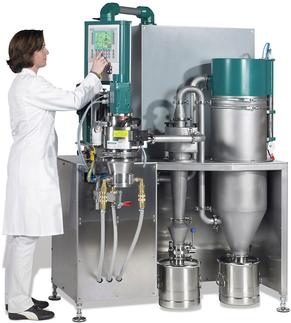

Neue kompakte Laboranlage

Für die Feinstvermahlung und Sichtung von Produkten jeglicher Härte hat NETZSCH-CONDUX Mahltechnik jetzt eine neue LaborCompactAnlage im umfangreichen Programm. Bei der Entwicklung dieser Anlage wurden neue Maßstäbe in Bezug auf Ergonomie, Flexibilität, Platzbedarf und Reproduzierbarkeit der Ergebnisse gesetzt.

Die Anlage ist für Prinzipversuche ebenso wie für Batchgrößen bis zu 5l in einem Durchgang (ohne Zwischenstopp) konzipiert.

Das Produkt wird über eine angebaute Dosierschnecke direkt der Maschine aufgegeben und dort verarbeitet. In einem der Maschine nachgeschalteten Hochleistungszyklon wird das Feingut abgeschieden und in einem Produktfass abgefüllt. Ein nachgeschaltetes vollautomatischer Staubfilter reinigt die Prozessluft.

Produktberührte Teile sowie der Aufstellrahmen der Compact-Anlage sind in Edelstahl ausgeführt.

Mit einem Anlagen-Kernmodul und der Möglichkeit der Komplettierung der verschieden Mahl und Sichtaggregate lässt sich nahezu jede Aufgabe im Bereich der Feinstzerkleinerung und Sichtung lösen:

Fließbettstrahlmühle Typ CGS 10
Eine Strahlmühle mit integriertem dynamischen Windsichter für die Vermahlung selbst härtester Stoffe in Bereichen von d₉₇ 2 – 120 µm (abhängig von der Dichte).

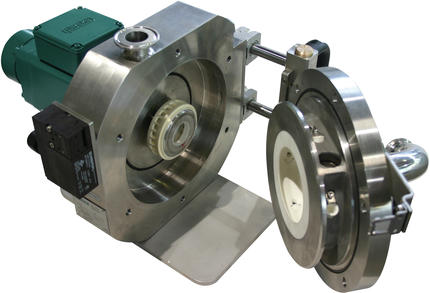

Dichtbettstrahlmühle Typ ConJet^® 10
Die einzige Labor-Spiralstrahlmühle mit integriertem Sichter. Diese Mühle kombiniert die Vorteile einer klassischen Spiralstrahlmühle mit einem dynamischen Sichterrad.

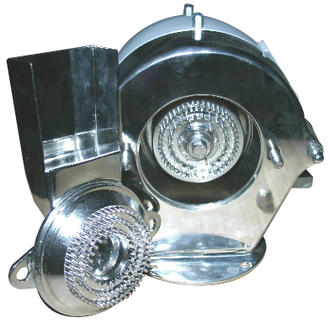

Universalmühle Typ CUM 100
Bei der Neuentwicklung der neuen Universalmühle CUM 100 wurde auf sehr gute Reinigbarkeit geachtet. Die Mühle kann mit Gebläserotor, Schlagkreuz, Stiftscheiben, Mahl- und Siebkörben wahlweise ausgerüstet werden.

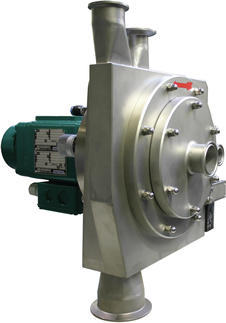

Sichtermühle Typ CSM 50
Die Kombination einer mechanischen Prallmühle mit eingebautem Windsichter ist mit dieser weiteren Neuentwicklung nun auch im Labormaßstab einsetzbar.

Feinsichter Typ CFS 5
Ein Windsichter für die Klassierung feiner Pulver in Feinheiten von d₉₇ 20 - 250 µm. Die Produkttrennung in 2 Fraktionen (Fein- und Grobgut) erfolgt mit Hilfe eines Trägergases und eines rotierenden Sichterrades.

Hochleistungsfeinstsichter Typ CFS 5 HD-S
Dieser Sichter wird eingesetzt, wenn es um feinere Trenngrenzen von d₉₇ 2 – 120 µm (abhängig von der Dichte) geht. Solch feine Trennschnitte werden durch bestmögliche, optimale Dispergierung des Aufgabegutes über einen integrierten Leitschaufelkorb ermöglicht.

Die Anlage wird komplett montiert, Probe gelaufen und geprüft ausgeliefert. Ein zentraler Anschlusspunkt für Druckluft und Strom gewährleistet kürzeste Installation und Inbetriebnahmezeiten.

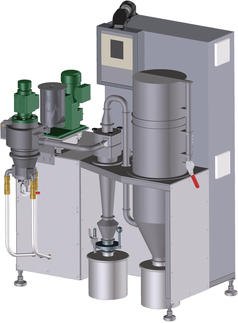

Durch die kompakten Abmessungen von rund 1,3m x 0,7 m und einer Gesamtbauhöhe von gut 1,8m des Kernmoduls findet sich immer ein Aufstellplatz. Auch der Transport gestaltet sich einfach durch die kleinen Abmessungen.

Bei Konzipierung der dazugehörigen Elektro-Steuerung wurde vor allem auf einfache übersichtliche Bedienung geachtet. Durch das Darstellen, Überwachen und Regeln aller wichtigen Prozessparameter in einem graphischen Display, weist die Steuerung eine ein hohes Maß an Flexibilität und Prozesssicherheit auf. Alle wichtigen Anlagenparameter für den Prozess wie Mahlluftdruck, Spaltspülluft und Lagerspülluft, Prozessgasmengen und Drehzahlen werden automatisch überwacht und auf eine Sollwertvorgabe geregelt.

Eine Reproduzierbarkeit der Mahl – und Sichtergebnisse ist mit diesem Konzept absolut sichergestellt.
