Stationäre Gaswarngeräte für alle Anwendungen

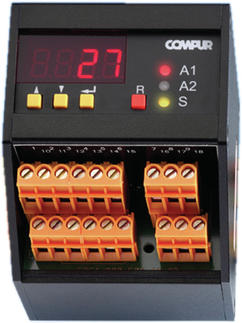

Compur Monitors bietet mit dem Statox 501 Controller ein sehr vielseitiges Auswertegerät an. Jeder Controller bildet gemeinsam mit einem wie auch immer gearteten Messkopf eine komplette Gaswarnanlage.

Er ist mit einem digitalen Display zur Anzeige der Konzentration, 3 Relais die jeweils mit bis zu 2 Ampere belastet werden können sowie einen Analogausgang zum Anschluss an ein PLS oder ein registrierendes Gerät ausgestattet.

Was den Bedarf an Platz und Hilfsenergie angeht ist der Statox 501 Controller recht bescheiden: Nicht einmal faustgroß wird er einfach auf eine DIN Schiene geclipst. Er ist mit
24 V Gleichspannung als Energieversorgung zufrieden und braucht gerade mal 5 W.

In der Leistung ist er dagegen ganz groß: Er vereint in sich folgende Funktionen:

• Halbbrücke, Anzeige und Kalibriereinheit für Wärmtönungssensoren. Bei Bedarf (langer Leitungsweg, starke Temperaturschwankungen) kann eine „Sense“ Leitung angeschlossen werden, die es ermöglicht, den Spannungsabfall in der Versorgungsleitung zu kompensieren
• Anzeigegerät und Relaisstation für Transmitter die als Quelle betrieben werden
• Anzeigegerät, Energieversorgung und Relaisstation für Transmitter die als Senke betrieben werden
• Halbbrücke, Anzeige und Kalibriereinheit für einfache Infrarotsensoren. Bei Bedarf (langer Leitungsweg, starke Temperaturschwankungen) kann eine „Sense“ Leitung angeschlossen werden, die es ermöglicht, den Spannungsabfall in der Versorgungsleitung zu kompensieren

Messköpfe und periphere Geräte sind sehr einfach anzuschließen, da alle elektrischen Kontakte von vorn zugänglich sind. Die 24 V DC Spannungsversorgung aber auch die digitalen Alarmsignale laufen auf einem Busstecker von einem Controller zum nächsten. So können mit einem optionalen Sammelalarmmodul ganz einfach Alarmgruppen gebildet werden, wobei der akustische Alarm separat rücksetzbar ist.

Die gesamte Systemparametrierung geschieht per Tastendruck. In verschiedenen Menus können folgende Parameter von Benutzer selbst eingestellt werden:

• Typ des angeschlossenen Messkopfes
• Messbereich des angeschlossenen Messkopfes
• Einheit des angeschlossenen Messkopfes
• Brückenspannung des angeschlossenen Messkopfes (Wärmetönung und einfache IR)
• Gasart des angeschlossenen Messkopfes
• Nullpunkt und Verstärkung von Wärmetönungssensoren und einfachen IR Messköpfen
• Alarmschwellen
• Alarm high / low
• Alarme haltend / nicht haltend
• Relais aktiv / passiv
• Testprogramm für Peripherie mit 4, 12 und 20 mA Quelle

Der Statox 501 Controller macht den Eintritt in die Welt der Gasmesstechnik unvergleichlich preisgünstig.

Wenn es darum geht, den Statox 501 nach Vorgaben des Anwenders in ein System einzubinden, hat sich Compur Monitors einen sehr guten Namen als Anbieter von Komplettsystemen inklusive Schaltschrank, Verdrahtung, USV und peripheren Geräten wie z. B. optische und akustischen Alarmgebern gemacht.
