Mikrowellenaufschluss mit Top-Loading-Konzept für einfachste Handhabung und hohen Probendurchsatz

Berghof speedwave® four

Dr. Dieter Gutwerk

Der Mikrowellenaufschluss ist heute ein Standard-Probenvorbereitungsverfahren zur Elementbestimmung in vielen analytischen Laboratorien.

Abb.1: Mikrowellenaufschlusssystem speedwave® four

Beim Mikrowellenaufschluss wird das Probengut in geschlossenen, mikrowellentransparenten Druckgefäßen mit einer Säuremischung auf typischerweise 200 - 260°C erhitzt und dabei vollständig zersetzt und in Lösung gebracht. Der Vorteil von Mikrowellenaufschlüssen gegenüber konventionell beheizten Edelstahl-Druckaufschlussgefäßen liegt in der beschleunigten Aufheizphase und der Möglichkeit zum gleichzeitigen Aufschluss mehrerer Proben. Die Wirtschaftlichkeit des Gesamtsystems wird jedoch weniger durch die Probenzahl pro Lauf als vielmehr durch den Handhabungsaufwand und die dadurch erforderliche Arbeitszeit bestimmt. Diese Erkenntnis wurde bei der Entwicklung des Mikrowellenaufschlusssystems Berghof speedwave® four konsequent berücksichtigt. Die speedwave® four zeichnet sich durch einfache Handhabung und niedrige Betriebskosen aus.

Abb.2: Vereinfachte Handhabung durch Top-Loading-Konzept


Einfache Handhabung

Ein druckstabiler, PFA-beschichteter, runder Ofenraum stellt durch die hochsymmetrische Anordnung eine homogene Mikrowellenverteilung sicher. Dadurch wird die gleichmäßige Erwärmung aller Proben und eine reproduzierbare Aufschlussqualität erzielt.

Das Top-Loading-Konzept vereinfacht die Handhabung entscheidend. Es muss nicht mehr der komplette schwere Rotor angehoben und im Ofen platziert werden. Der Rotor verbleibt im Ofen, es werden lediglich die Gefäße einzeln eingesetzt und nach dem Aufschluss wieder entnommen. Die frei im Rotor stehenden Gefäße kühlen sich, ohne zusätzliche aktive Kühlung, innerhalb von ca. 15 Minuten ab. Anschließend kann das Mikrowellenaufschlusssystem sofort wieder mit Gefäßen bestückt und erneut gestartet werden.

Alternativ können die erhitzten Gefäße auch unmittelbar nach dem Aufschluss entnommen und das System neu bestückt werden. Durch die entfallende Abkühlphase wird der Probendurchsatz wesentlich erhöht.

speedwave® — Optische Sensortechnologie
Die schnelle Erwärmung im Mikrowellenfeld geht mit einem raschen Druckanstieg und ggf. mit spontan induzierten exothermen Reaktionen einher. Um eine optimale und sichere Prozessführung zu ermöglichen, muss die Temperaturentwicklung aller Proben kontinuierlich aufgezeichnet und die Mikrowellenleistung entsprechend geregelt werden. Aus Sicherheitsaspekten ist es sinnvoll, parallel hierzu die Druckentwicklung aufzuzeichnen und diese ebenfalls in die Leistungssteuerung eingehen zu lassen.
Für das Mikrowellenaufschlusssystem Berghof speedwave® four sind sowohl zur Temperatur- als auch zur Druckmessung eigens für diese Anwendung entwickelte und patentierte Technologien im Einsatz.

Abb.3: Optische Sensortechnologie


Mit dem speedwave® DIRC Thermometer wird die Temperatur jeder einzelnen Probe direkt, berührungslos gemessen. Es tritt keine Zeitverzögerung durch aufheizen der Gefäßwandung oder der Sensoren auf. Die Sicherheit in der Prozessteuerung und damit des gesamten Aufschlusssystems wird wirkungsvoll erhöht.

Die optionale, berührungslose optische Druckkontrolle speedwave® four OPC ermöglicht zusätzlich die Erfassung aller Gefäßinnendrücke. Der Einsatz der berührungslosen Sensortechnik vereinfacht die tägliche Arbeit und reduziert die Betriebskosten:

  • Messungen in einem Referenzgefäß sind nicht mehr erforderlich. Sensoranschlüsse entfallen.
  • Tauchrohre brauchen nicht mehr montiert, abgedichtet und gereinigt werden.
  • Es gibt keine zu Bruch gegangenen Sensoren und Tauchrohre mehr, deren aufwändige Erneuerung entfällt.

Aufschlussgefäße
Als Aufschlussgefäße werden Druckgefäße aus massivem TFM™-PTFE eingesetzt. Gefäß und Deckel sind druckfest und vollständig aus TFM™-PTFE gefertigt. Ein Druckmantel und/oder Deckel aus einem anderen, bedingt mikrowellentransparenten und nicht säureresistenten Kunststoffmaterial (z.B. PEEK) sind nicht erforderlich. Die Lebensdauer dieser massiven TFM™-PTFE Druckgefäße ist überdurchschnittlich — Druckgefäße dieser Produktreihe sind teilweise seit mehr als 7 Jahren in Verwendung. Alle Gefäße bestehen aus nur wenigen Einzelteilen und sind dadurch entsprechend schnell und einfach zu verschließen und zu öffnen. Die Handhabung erfolgt manuell, ohne spezielles Werkzeug.

Abb.4: Wenige Einzelteile – einfaches Gefäßhandling


Einfach – schnell – effektiv
Mit Standardgefäßen für Routineproben (z.B. Umwelt, Lebensmittel, Pharma) können pro Lauf 12 - 24 Proben aufgeschlossen werden. Typische Heizzyklen dauern 20 - 30 Minuten.

In dieser Zeitspanne können bereits die nächsten Proben vorbereitet werden. Der Anwender kann so unmittelbar nach Beendigung des Heizprogramms die Probengefäße austauschen und einen neuen Gerätelauf starten. Nach unseren Erfahrungen können mit einem 12-fach Drehteller an einem 8 Stunden Arbeitstag problemlos bis zu 192 Proben von einem Mitarbeiter bearbeitet werden. (Abb.5) Mit dem 24-fach Drehteller lässt sich der Durchsatz sogar verdoppeln.

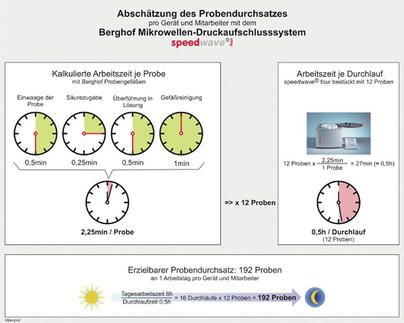

Abb.5: Abschätzung des Probendurchsatzes pro Gerät und Mitarbeiter


Fazit:

Mit dem Mikrowellenaufschlusssystem speedwave® four von Berghof steht ein neues Geräte- und Gefäßkonzept für Mikrowellenaufschlüsse zur Verfügung, das die Handhabung des Systems stark vereinfacht und die Betriebskosten merklich senkt.
