Kompaktes Radar mit Durchblick

25.03.2013 - Deutschland

Durch Holz, Pappe oder Kunststoff schauen – das gelingt dem menschlichen Auge nicht. Was uns verborgen bleibt, macht ein kompaktes, modular aufgebautes Radar sichtbar: Der Millimeterwellensensor durchdringt nicht transparente Stoffe. Er sendet im Hochfrequenzbereich zwischen 75 und 110 GHz und eignet sich für unterschiedlichste Anwendungsbereiche – von der Flugsicherheit über die Logistik und Industriesensorik bis hin zur Medizintechnik.

© Fraunhofer IAF

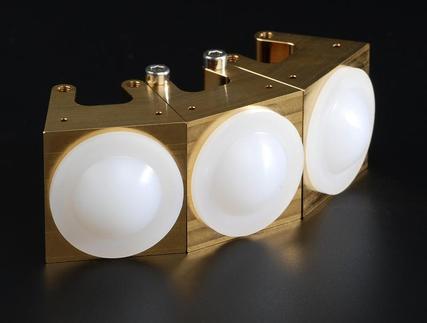

Das W-Band-Radar ist mit einer breitbandigen 3-Kanal-Antenne mit dielektrischen Linsen ausgestattet.

Langsam, ganz langsam nähert sich der Rettungshubschrauber der Bergwacht der Unfallstelle. Kurz zuvor war ein Notruf von zwei Schneeschuhwanderern am Stützpunkt eingegangen. Einer der beiden Männer hatte sich verletzt, ein Abstieg war nicht mehr möglich. Vorsichtig setzt der Pilot zur Landung an. Ein riskantes Manöver – Neuschnee erschwert den Landeanflug. Durch den Rotorabwind wird der weiche, lockere Schnee aufgewirbelt, binnen Sekunden bildet sich eine Schneeglocke um den Hubschrauber. Bei diesem Whiteout verliert der Pilot jeden Bezugspunkt, er weiß nicht mehr, ob es bergauf oder bergab geht. Künftig sollen solche schwierigen Landemanöver problemlos gelingen: Forscher vom Fraunhofer-Institut für Angewandte Festkörperphysik IAF, für Produktionstechnik und Automatisierung IPA sowie für Zuverlässigkeit und Mikrointegration IZM entwickeln gemeinsam ein Radar, das trotz Schneewolken, Staub oder Nebel exakte Höhen- und Bodenabstandsdaten als Landehilfe liefert. Dieses Radar arbeitet mit Millimeterwellen im Frequenzbereich von 75 bis 110 GHz – dem W-Band – und kann selbst bei schwierigen Sichtverhältnissen auch kleine Objekte aus der Distanz erkennen. Die Reichweite beträgt bis zu drei Kilometer. Im Gegensatz zu optischen Sensoren durchleuchtet der Millimeterwellensensor alle dielektrischen, also elektrisch schwach- oder nichtleitenden, nichtmetallischen und nicht transparenten Stoffe wie Kleidung, Kunststoffplatten, Papier, Holz oder eben Schnee und Nebel.

Dies prädestiniert das W-Band-Radar für vielfältige Anwendungsmöglichkeiten, die von der Verkehrskontrolle über die Medizintechnik bis hin zur Logistik und Industriesensorik, etwa zur Überwachung von Containerhäfen oder von Produktionsprozessen reichen. »Überall dort, wo andere Sensortechnologien in Herstellungsprozessen aufgrund von hohen Temperaturen oder eingeschränkter Sicht versagen, kann das W-Band-Radar eingesetzt werden. So eignet es sich etwa als Füllstandsensor in Mehlsilos, wo es beim Einfüllen der Schüttware zu starker Staubbildung kommt«, erläutert Dr. Axel Hülsmann, Ingenieur am IAF. Ein weiterer Vorteil des Geräts: Im Gegensatz zu Röntgenscannern ist es nicht gesundheitsschädlich, es arbeitet mit kurzwelligen Strahlen im Millimeterbereich. Die Sendeleistung liegt bei 10 Milliwatt. Zum Vergleich: Die eines Handys rangiert bei 1000 Milliwatt.

Nicht größer als eine Zigarettenschachtel

Bisherige Radarsysteme – basierend auf Keramiksubstraten – sind teuer, groß und vier bis fünf Kilo schwer. Die Einsatzmöglichkeiten sind begrenzt, sie konzentrieren sich vor allem auf den militärischen Bereich. Die Entwicklung der Fraunhofer-Forscher hingegen ist modular aufgebaut, kostengünstig, energieeffizienter, höher auflösend und universell einsetzbar. Mit der neuartigen Technologie lässt sich der Frequenzbereich um 100 GHz und höher problemlos adressieren.

Durch die kürzeren Wellenlängen von rund drei Millimeter fällt das W-Band-Radar kompakt aus. Das komplette System aus Galliumarsenid-Halbleitertechnik ist nicht größer als eine Zigarettenschachtel. Neben der digitalen Signalverarbeitung enthält es ein Hochfrequenzmodul, einen Signalprozessor sowie eine Sende- und Empfangsantenne mit dielektrischen Linsen. »Da wir eine dielektrische Antenne verwenden, ist der Öffnungswinkel frei wählbar. Wir können also sowohl große Flächen im Nahbereich erfassen als auch kleine, weit entfernte Objekte«, sagt Hülsmann. So sei es ohne weiteres möglich, einen mehrere hundert Meter breiten Zaun zu überwachen, etwa am Hamburger Containerhafen. »Überwachungskameras liefern bei dichtem Nebel, wie er oft am Elbehafen vorherrscht, keine hochauflösenden Bilder mehr. Daher patroullieren bei Schlechtwetterlage häufig Sicherheitskräfte mit Hundestaffeln«, weiß der Forscher.

Nach dem Vorbild der Fledermaus

Doch wie funktioniert der Millimeterwellensensor? »Im Prinzip lässt sich unser System mit dem der Fledermaus vergleichen. Die Ultraschall-Laute, die Fledermäuse ausstoßen, werden von Mauern, Ästen, Drähten, Motten und Mücken echoartig zurückgeworfen. An diesen Echos hören Fledermäuse, was sich vor ihnen befindet und unterscheiden Beute von Hindernissen. Wäre nichts im Weg, käme auch kein Echo zurück. Sie sehen also mit den Ohren«, erklärt Hülsmann. »Unser Radar sendet Signale aus, die von den beobachteten Objekten reflektiert werden. Sende- und Empfangssignal werden mithilfe numerischer Algorithmen miteinander verglichen. Anhand dieses Vergleichs lassen sich Entfernung, Größe, Dicke und Geschwindigkeit des Objekts berechnen. Bewegt sich dieses nicht, ändert sich auch das Signal nicht.« Die so ermittelten Messdaten können über eine USB-Schnittstelle an einen PC übertragen werden. Auch die Anbindung an andere bereits bestehende Systeme ist möglich, etwa über CAN-BUS-Schnittstellen.

Am Beispiel zweier Wassersäulen, in denen Nebel aufsteigt, demonstrieren die Forscher die Funktionsweise als Füllstandssensor: Während ein optischer Sensor durch den Nebel getäuscht wird und nur bis zur Nebelschicht misst, durchdringt das Radar den Dunst und berechnet zuverlässig den aktuellen Wasserstand. In zwei Jahren soll das System marktreif sein. Dann wollen die Experten mit dem Mehrkanalradar nicht nur Abstand und Geschwindigkeit von Objekten detektieren, sondern deren exakte Position.
