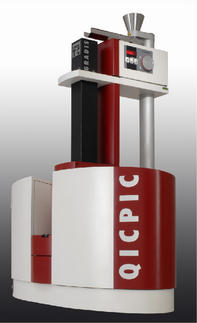

QICPIC: Partikelform und Partikelgröße

Sympatec hat mit QICPIC einen Bildanalysesensor auf dem Markt etabliert, der Partikelgrößen- und Formanalyse kombiniert. Die innovative Technik mit extrem kurzen Belichtungszeiten von unter 1 ns erlaubt den Einsatz von wirkungsvollen und zuverlässigen Dispergiereinheiten und liefert dennoch randscharfe Bilder selbst von schnellsten Partikeln mit Geschwindigkeiten von bis zu 100 m/s. Dieses garantiert die vollständige Dispergierung auch von agglomerierten feinen und kohäsiven Pulvern.

Dispergierer und Dosierer – modulare Vielfalt (Anwendungsbereiche)

• RODOS – Injektionsdispergierer für feinste, auch kohäsive trockene Pulver (5 bis 4.000 µm)
• GRADIS – Schwerkraftdispergierer für gröbere, auch fragile trockene disperse Systeme (5 bis 30.720 µm)
• OASIS – kombinierter Trocken- und Nassdispergierer, bestehend aus RODOS (siehe oben) und SUCELL für Emulsionen und Suspensionen (2 bis 2.000 µm)
• LIXELL – Nassdispergierer für Emulsionen und Suspensionen (1 bis 2.000 µm; mit spezieller Durchflussküvette auch für Applikationen von 20 bis 10.000 µm geeignet (z.B. Fruchtfleisch))
• MIXCEL – modularer Nassdispergierer für Emulsionen und Suspensionen (1 bis 3.000 µm)
• FIBROS – Vordispergierer zur schonenden Vereinzelung und Zuführung trockener, auch gekrümmter Fasern (Faserdicke 5 bis 5.000 µm, Faserlänge 500 bis 30.720 µm; in Kombination mit GRADIS)
• VIBRI – Vibrationsrinne zur präzisen Dosierung und -zuführung trockener Partikelsysteme (in Kombination mit RODOS, GRADIS oder OASIS)
• ASPIROS – Mikrodosiersystem zur Zuführung geringer Mengen werthaltiger oder toxischer Substanzen in verkapselten Probenröhrchen (in Kombination mit RODOS oder OASIS)

QICPIC erkennt Partikelgrößen zwischen 1 µm und 30 mm. Die Rohsignale werden in 100.000 Klassen gespeichert und können in individuell definierbaren Formaten ausgewertet werden. Vordefinierte Größenklassenskalierungen ermöglichen eine einfache Anpassung an bestehende Messvorschriften. Das Hochleistungsdatenkompressionsmodul unterstützt die Datenaufnahme von bis zu 450 Bildern pro Sekunde. Dieses stellt eine hohe statistische Sicherheit der Messungen bei kurzer Analysendauer sicher. Die WINDOX-Software bietet die simultane Berechnung aller relevanten Größen- und Formcharakteristika. Eine Partikelgalerie in Verbindung mit vielfältigen Filterfunktionen unterstützt die Auswertung von benutzerdefinierten Ergebnissen, auch wenn eine sehr große Anzahl von 10 Millionen Partikeln oder mehr gespeichert ist.

QICPIC erfüllt die Sicherheitsanforderungen der FDA und entspricht 21 CFR Rule 11.

Besonderheiten des QICPIC

• Partikelgröße- und Formanalyse von 1 µm bis 30 mm.
• Anpassbar an Applikations- / Produktanforderungen durch modularen Instrumentenaufbau und Kombinierbarkeit mit vielfältigen Dispergiersystemen.
• Leistungsfähige Dispergierung anstelle von softwarebasierter Partikeleliminierung oder -korrektur.
• Quasi-statische Bildanalyse in sehr schnell bewegtem Partikelstrom.
• Scharfe Abbildung der Partikel, unabhängig von ihrer Position in der Messzone.
• Randscharfe Partikelkanten, schwarzer Umriss, transparente Partikel sind messbar.
• Sehr geringe statistische Fehler resultierend aus sehr großen Partikelanzahlen.
• Benutzerdefinierte Klassengrenzen aus 100.000 primären Größenklassen, freie Definition von Probennahmestellen, vordefinierte Gruppen von Klassengrenzen sind in der Software enthalten (z.B. HELOS-Klassen, Sieb-Klassen, usw.)
• Eine Vielzahl von Auswertemodi wird unterstützt,
•  erfüllt die Anforderungen der FDA (21 CFR Rule 11).

Auswertemodi können auch nach der Messung ausgewählt werden:

• Partikelgröße: basierend auf der äquivalent projizierten Kreisfläche, Feret-Durchmesser usw.
• Partikelform: Sphärizität, Seitenverhältnis und Konvexität
• Faserauswertung: Faserlänge, Faserdurchmesser, Gradheit und Exzentrizität sogar von komplexen Strukturen.
• Partikelgalerie: zeigt und druckt eine benutzerdefinierte Auswahl von Partikeln zusammen mit deren charakteristischen Daten
• Benutzerdefinierte Auswertung: Ermittelt die Partikelgröße und -form ausschließlich anhand der Partikel die den benutzerdefinierten Filterkriterien entsprechen.

Für weitere Informationen besuchen Sie bitte unsere Produktwebsite oder kontaktieren Sie uns!
